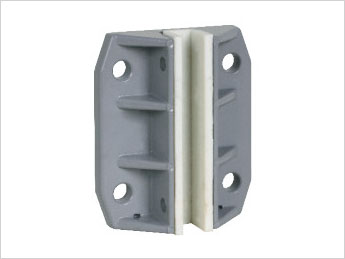

Liukuvat ohjauskengät henkilöhisseille THY-GS-310G
Nimellisnopeus: ≤1,75 m/s
Sovita ohjauskisko: 10,16.4

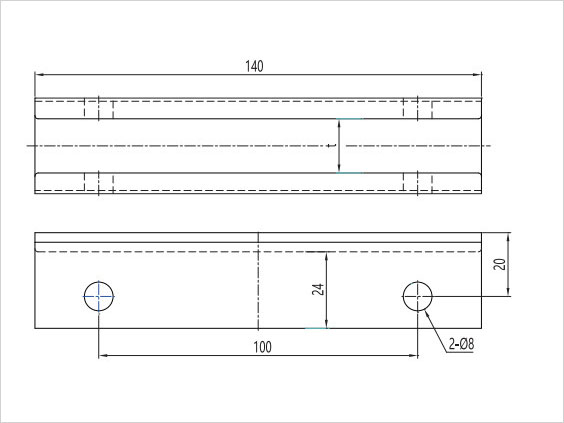

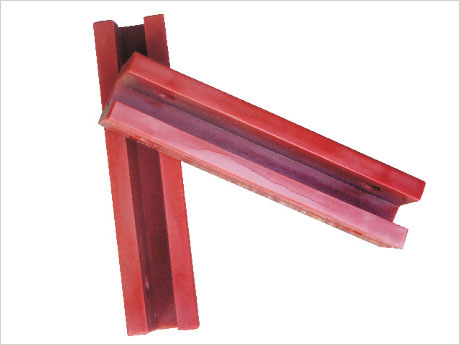

THY-GS-310G-ohjainkenkä on ohjainlaite, joka voi liukua suoraan hissin ohjauskiskon ja korin tai vastapainon väliin. Se voi vakauttaa korin tai vastapainon ohjauskiskolla niin, että se voi liukua vain ylös ja alas estäen korin tai vastapainon kallistumisen tai heilumisen käytön aikana. Ohjauskengän yläosaan voidaan asentaa öljykuppi, joka vähentää kengän vuorauksen ja ohjauskiskon välistä kitkaa. Kun ohjauskenkiä käytetään, yhdessä hississä on 8 osaa ja korin vastapainossa on 4 osaa, ja ne asennetaan korin tai vastapainon ylä- ja alaosaan. Ohjauskenkä koostuu kengän vuorauksesta, pohjasta ja kengän rungosta. Kengän istukassa on pohjassa olevat vahvistusrivat käytön kestävyyden varmistamiseksi. Yleisesti sovellettavissa hisseihin, joiden hissin nopeus on ≤ 1,75 m/s. Sopiva kiskon leveys on 10 mm ja 16 mm. Kiinteää liukuvaa ohjauskenkää on yleensä käytettävä öljykupin kanssa ja se kiinnitetään vastapainon runkoon.

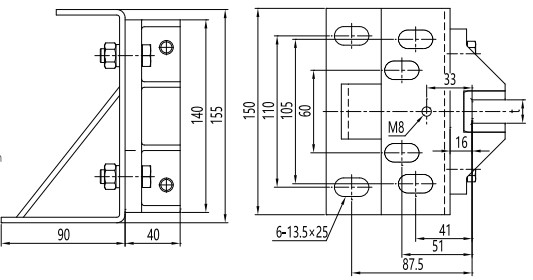

1. Kun ylempi ja alempi ohjauskenkä on asennettu paikoilleen, niiden tulee olla samalla pystysuoralla linjalla ilman vinoumia tai kiertymiä. Varmista, että ylempi ja alempi ohjauskenkä ovat samalla linjalla turvaleuan keskellä.
2. Kun ohjauskenkä on asennettu, ohjauskiskon ja kengän vuorauksen välisen vasemman ja oikean puolen raon tulee olla 0,5–2 mm, ja kengän vuorauksen ja ohjauskiskon yläpinnan välisen raon tulee olla 0,5–2 mm.
