Infrapuna hissin ovenilmaisin THY-LC-917
| Tuotteen nimi | Hissin valoverho |
| Avoin tie | Sivulta auki tai keskeltä auki |
| Jännite | 220 V AC, 110 V AC, 24 V DC |
| Diodien lukumäärä | 17, 32 |
| Palkkien lukumäärä | 94-33 palkit, 154-94 palkit |
1. Itsevalvontatoiminnolla, virtalähteen perinteisellä lähdöllä ja itsevalvontalähdöllä
2. Läpäissyt Saksan TUV-testit ja noudattaa asiaankuuluvia kansainvälisiä standardeja
3. Lepotilatoiminto, pidentää tuotteen käyttöikää
4. Ota käyttöön uusi teknologia, piirilevy, jolla on vahva korroosionkestävyys ja vahva kenttäsopeutumiskyky, vakaa ja luotettava
5. Kaunis ulkonäkö, helppo asennus, sopii useimpiin merkkihisseihin
6. Edistykselliset tekniikat ja laitteet, luotettavat SMT-pinnan pehmustetekniikat
7. Käyttäjille valinnainen NPN/PNP-lähtö (transistorilähtö) ilman virtalähdelaatikkoa
Hissin valoverho on hissin oven turvalaite, joka on valmistettu fotoelektrisen induktion periaatteella. Se sopii kaikkiin hisseihin ja suojaa hissiin tulevien ja sieltä poistuvien matkustajien turvallisuutta. Hissin valoverho koostuu kolmesta osasta: hissikorin oven molemmille puolille asennetuista infrapunalähettimistä ja -vastaanottimista sekä erityisistä joustavista kaapeleista. Ympäristönsuojelun ja energiansäästön vuoksi yhä useammat hissit ovat jättäneet virtalähteen pois. Jotkut valoverhomerkit joutuvat käyttämään virtalähteitä niiden heikon sähkömagneettisten häiriöiden sietokyvyn vuoksi. Vihreiden hissien käsitteen yleistyessä valoverhot ilman virtalähteitä ovat kuitenkin trendikkäitä. Koska 220 V:n muuntaminen 24 V:ksi johtaa väistämättä paljon energianhukkaan.
THY-LC-917-valoverho on varustettu CPU-ohjatulla dynaamisella skannaavalla LED-valoputkella perinteisen valoverhon tavoin. Nauhan muotoinen kaksivärinen LED näyttää valoverhon suojausalueen tilan, joten valoverholla on visuaalisempi vaikutus normaaliin suojaustoimintoon. Inhimillisempi.
Valoverhon lähettävässä päässä on useita infrapunasäteilyputkia. Mikrokontrollerin ohjauksessa lähettävä ja vastaanottava putki kytketään päälle peräkkäin, ja yhden lähettävän pään lähettämä valo vastaanotetaan useiden vastaanottopäiden toimesta muodostaen monikanavaisen skannauksen. Tämän korin oven alueen jatkuvan skannauksen ylhäältä alas muodostaa tiheän infrapunasuojavaloverhon. Kun jokin säteistä estyy, koska valoelektristä muunnosta ei voida toteuttaa, valoverho päättelee esteen ja antaa siksi keskeytyssignaalin. Tämä keskeytyssignaali voi olla kytkentäsignaali tai korkean ja matalan tason signaali. Kun ohjausjärjestelmä vastaanottaa signaalin valoverholta, se antaa välittömästi oven avaussignaalin, ja korin ovi pysähtyy ja avautuu päinvastaiseen suuntaan. Hissin ovi voidaan sulkea normaalisti, kun matkustajat tai esteet poistuvat varoitusalueelta, mikä saavuttaa turvallisuussuojauksen tavoitteen. Vältä hissiin jääneiden ihmisten onnettomuudet.
1. Lähettimen ja vastaanottimen siirrettävä asennus
Valoverhon liikuteltavalla asennuksella tarkoitetaan valoverhon lähettimen, vastaanottimen tai jonkin näistä asentamista ja käyttöä, joka on kiinnitetty auton oveen ja liikkuu auton oven mukana. Normaalioloissa lähetin ja vastaanotin on kiinnitetty auton oven taittoreunaan.
Sivuoven asennustapa on kiinnittää valoverho hissikoriin ja korin oven taittoreunaan ruuveilla.
Keskijako-oven asennustapa on kiinnittää valoverho hissikorin oven taittoreunaan ruuveilla.

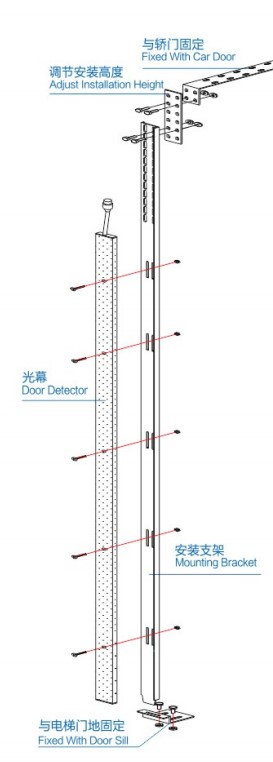

2. Lähettimen ja vastaanottimen kiinteä asennus
Valoverhon kiinteällä asennuksella tarkoitetaan valoverhon lähettimen ja vastaanottimen asentamista ja käyttöä siten, että ne on kiinnitetty auton oven kynnyksen päähän kiinteän kiinnikkeen avulla. Lähetin ja vastaanotin eivät voi liikkua auton oven mukana.
