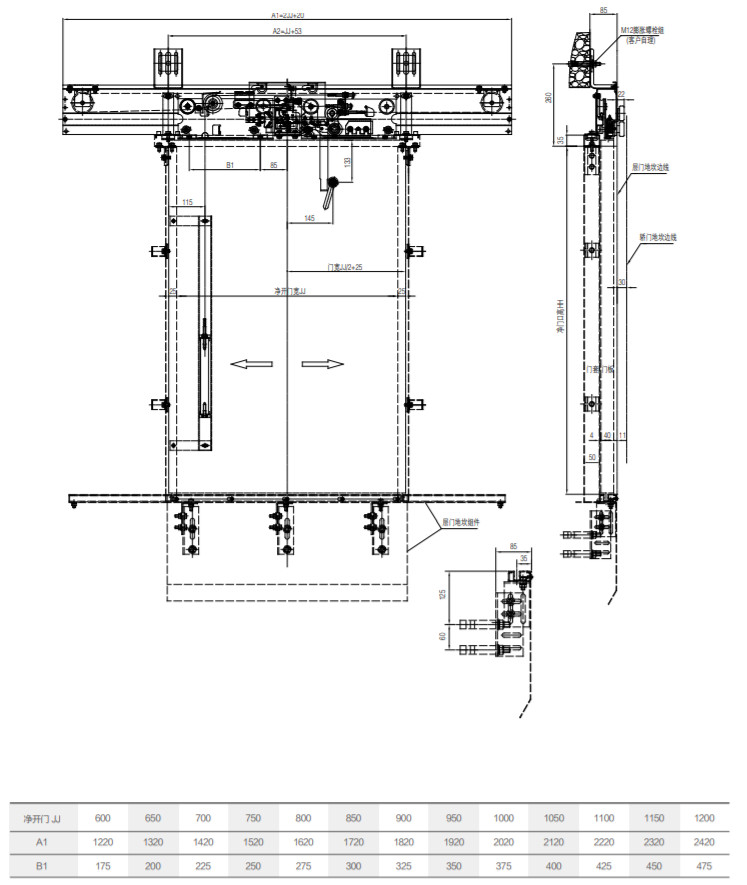

2-lehtinen keskelle avautuva laskeutumisovilaite THY-LD-B
1. Lukituksen avaaminen tapahtuu avaamalla ovipaneeli ja läpäisemällä 45 kg:n heiluriiskutesti.
2. Ovi pakotetaan sulkeutumaan raskaalla vasaralla, ja raskas vasara ja ohjausputki asetetaan tasanteen oven sisäpuolelle.
3. Oven lukko on läpäissyt National Hissi Inspection Centerin testin ja saanut CE- ja CU-TR-sertifikaatin.
4. Oven lukon sovellettava jännite: ≤ AC230V, ≤ DC110V.

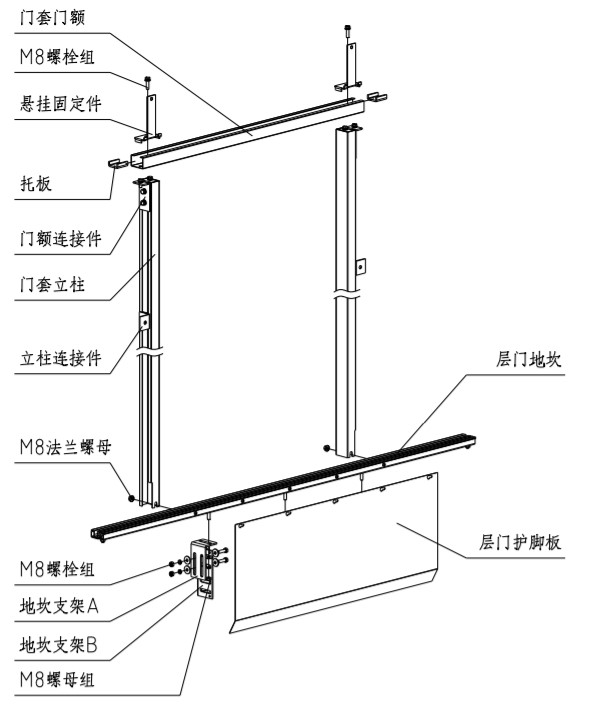

1. Kynnyksen ja ovensuojuksen asennus
1.1. Määritä nostolaudan sisään- ja uloskäynnin sijainti nostokuilun koon mukaan; säädä nostolaudan keskikohta samalle tasolle sisään- ja uloskäynnin keskikohdan kanssa ja merkitse nostolaudan keskikohta; säädä nostolaudan taso alle 1/1000; pinta estää veden pääsyn nostokuiluun.
1.2. Kokoa oven peitepilari ja oven peitelevy yhteen liitososilla ja asenna ripustavat kiinnitysosat; aseta ovi kynnykselle, säädä oven peitepilarin pystysuora kulma alle 1/1000; oven peitteen keskikohta on yhdenmukainen sisään- ja uloskäyntien keskikohdan kanssa. Kynnyksen keskikohdan merkki; oven peitteen alemman otsatason ja kynnyksen ylätason välinen koko on oven nettokorkeus. Kun säätö on valmis, lukitse M8-laippamutteri. Kun koko on säädetty, kiinnitä pilarin liitin seinään.
1.3. Kiinnitä laskeutumisoven varvassuoja kynnykseen.

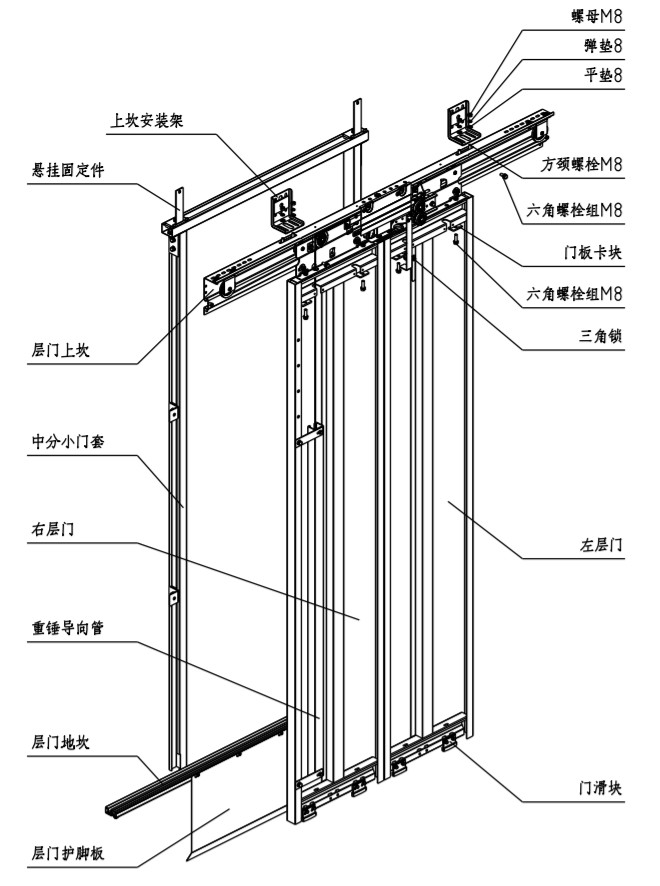

2. Laskuoven laitteen asennus

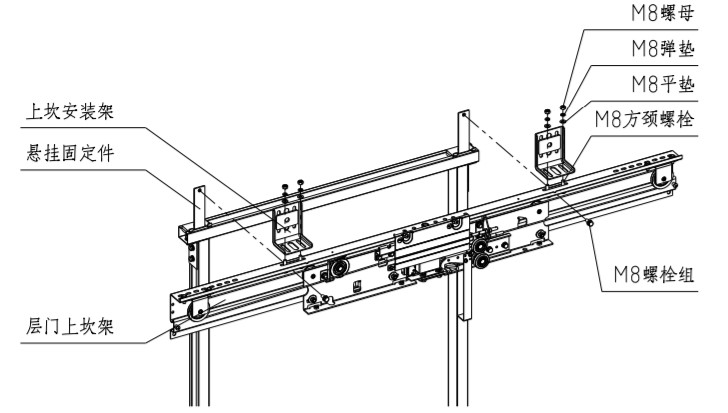

2.1. Kohdista kerrosoven ylempi kynnyskehys ripustuksen kiinnitysosan alapäässä olevaan väkäseen ja lukitse ylempi kynnyskehys ja kerrosoven ripustuksen kiinnitysosa M8*20-pulttiryhmällä.
2.2. Kiinnitä ylempi kynnyksen kiinnityskehys nostokuilun seinään laajennuspulteilla tai läpivientipulteilla. Ylempi kynnyksen kiinnityskehys ja laskeutumisoven ylempi kynnys on yhdistetty toisiinsa M8-neliökauluspulteilla.
2.3. Säädä laskeutumisoven ylähelmaa vasemmalle ja oikealle siten, että oven keskikohta on auki ja sisään- ja uloskäynnin keskikohta on sama.
2.4. Säädä kerrosoven laitteen lattian pystysuoruutta. Säädä kerrosoven laitteen lattian pystysuoruutta ±0,5 mm:n tarkkuudella asettamalla pystysuora viiva tai käyttämällä hissin oven kynnystä vertailukohtana.
2.5 Kun olet tarkastellut seuraavien lattiaovien kynnyskarmien asennuksen pääparametreja, kiristä kaikki asennuspultit:

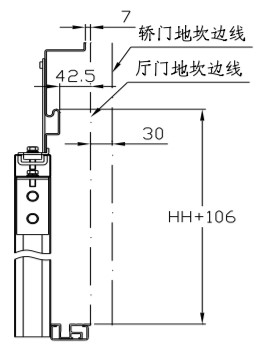

Laskuoven ylemmän kynnyskehyksen korkeus: laskeutumisoven ylemmän kynnyskehyksen johdekiskon yläpinnan ja laskeutumisoven kynnyksen välinen etäisyys on HH+106 mm;
Laskuoven ylemmän kynnyskehyksen keskikohta: laskeutumisoven ylemmän kynnyskehyksen keskikohdan ja sisään- ja uloskäynnin keskikohdan välinen poikkeama on ±1 mm;
Laskuportin ylemmän kynnysjohteen ja hissikorin oven kynnyksen välinen etäisyys: laskeuportin ylemmän kynnysjohteen ja laskeutumisportin kynnyksen välinen etäisyys on 42,5 mm ja etäisyys hissikorin oven kynnyksestä on 72,5 mm.
Laskuoven ylemmän kynnyskehyksen korkeus: laskeutumisoven ylemmän kynnyskehyksen johdekiskon yläpinnan ja laskeutumisoven kynnyksen välinen etäisyys on HH+106 mm;
Laskuoven ylemmän kynnyskehyksen keskikohta: laskeutumisoven ylemmän kynnyskehyksen keskikohdan ja sisään- ja uloskäynnin keskikohdan välinen poikkeama on ±1 mm;
Laskuportin ylemmän kynnysjohteen ja hissikorin oven kynnyksen välinen etäisyys: laskeuportin ylemmän kynnysjohteen ja laskeutumisportin kynnyksen välinen etäisyys on 42,5 mm ja etäisyys hissikorin oven kynnyksestä on 72,5 mm.
